În calitate de furnizor de antene UHF, sunt adesea întrebat despre modelul de radiație al antenelor UHF. Deci, m-am gândit că ar fi o idee bună să scriu o postare pe blog pentru a explica totul.
În primul rând, să vorbim despre ce sunt antenele UHF. UHF înseamnă Ultra - High Frequency, care variază de la 300 MHz la 3 GHz. Antenele UHF sunt folosite într-o mulțime de aplicații precum comunicațiile radio, recepția prin satelit și sistemele de poziționare inteligentă. Avem diferite tipuri de antene UHF în catalogul nostru, cum ar fiAntenă radio pentru interior UHF,Antenă de recepție prin satelit, șiAntenă de poziționare inteligentă pentru interior. Fiecare dintre aceste antene are propriul model de radiație unic, care este foarte important pentru modul în care funcționează.
Deci, ce este exact un model de radiație? Un model de radiație este în esență o reprezentare grafică a modului în care o antenă radiază sau primește energie electromagnetică în spațiu. Acesta arată puterea relativă a semnalului radiat sau recepționat în direcții diferite de la antenă. Este un fel ca o hartă care îți spune unde trimite antena sau unde primește cel mai mult semnal.
Există două tipuri principale de modele de radiație: omnidirecționale și direcționale.
Modele de radiații omnidirecționale
Un model de radiație omnidirecțional este ca o gogoașă (sau un torus, dacă vrei să devii tehnic). În termeni simpli, antena radiază sau primește energie în mod egal în toate direcțiile într-un plan orizontal. Imaginează-ți un cerc de 360 de grade în jurul antenei, unde puterea semnalului este aproape aceeași peste tot.
Antena noastră radio UHF interioară are adesea un model de radiație omnidirecțional. Acest lucru este excelent pentru aplicațiile în care trebuie să acoperiți o zonă largă într-un plan plat. De exemplu, într-un loc interior mare, cum ar fi un depozit sau un centru de convenții, puteți plasa o antenă UHF omnidirecțională într-o locație centrală. Antena va fi capabilă să trimită și să primească semnale din jur, permițând o comunicare fără întreruperi între diferite părți ale locației. Nu contează unde sunt situate celelalte dispozitive în plan orizontal; toți vor avea șanse relativ egale de a obține un semnal bun de la antenă.
Modelul omnidirecțional în plan orizontal nu înseamnă că antena radiază la fel de bine în direcția verticală. De obicei, radiația în direcția verticală este mai concentrată în apropierea planului orizontal și scade pe măsură ce te îndepărtezi de acesta. Acest lucru se datorează faptului că scopul principal al majorității antenelor UHF omnidirecționale este să acopere o zonă orizontală mare, nu să trimită sau să primească semnale direct în sus sau în jos.
Modele de radiații direcționale
Pe de altă parte, un model de radiație direcțională este concentrat într-o direcție specifică. Este ca o rază de lanternă. Antena își concentrează energia radiată într-o anumită direcție, iar puterea semnalului este mult mai mare în acea direcție în comparație cu altele.

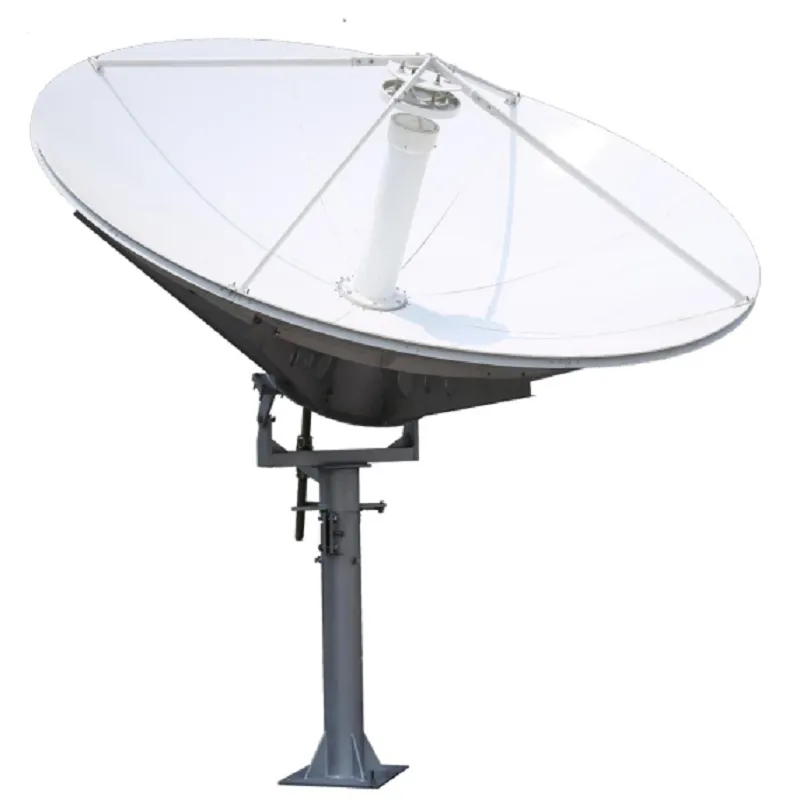

Antena noastră de recepție prin satelit are de obicei un model de radiație foarte direcțional. Sateliții sunt localizați în spațiu în poziții specifice față de Pământ. Așadar, antena trebuie să fie îndreptată precis către satelit pentru a primi cel mai bun semnal. Fasciculul îngust al modelului de radiație direcțională ajută la captarea semnalelor slabe ale satelitului și la ignorarea zgomotului de fundal și a interferențelor din alte direcții.
Antenele direcționale pot fi clasificate mai departe în diferite subtipuri în funcție de forma și răspândirea modelului lor de radiație. De exemplu, o antenă sectorială are un model de radiație care acoperă un sector, ca o felie de pizza. Este adesea folosit în sistemele de comunicații celulare pentru a acoperi o anumită zonă, cum ar fi o parte a unui bloc.
Antena de poziționare inteligentă pentru interior poate folosi, de asemenea, un model de radiație direcțională în unele cazuri. Într-un sistem de poziționare inteligent, trebuie să determinați cu precizie poziția unui obiect. O antenă direcțională poate fi utilizată pentru a trimite și a primi semnale către și de la o anumită zonă, ceea ce ajută la obținerea unor date de poziție mai precise.
Factori care afectează modelele de radiații
Acum, există mai mulți factori care pot afecta modelul de radiație al unei antene UHF.
Design antenă
Designul fizic al antenei joacă un rol important. Diferitele modele de antene, cum ar fi antenele dipol, antenele patch sau antene elicoidale, vor avea modele de radiație inerente diferite. De exemplu, o antenă dipol are de obicei un model de radiație omnidirecțional în plan orizontal datorită designului său simplu și simetric. Pe de altă parte, o antenă reflector parabolic poate crea un model de radiație foarte îngust și foarte direcțional prin focalizarea undelor electromagnetice.
Frecvenţă
Contează și frecvența de funcționare a antenei UHF. Pe măsură ce frecvența se schimbă, lungimea de undă a undei electromagnetice se modifică. Și deoarece modelul de radiație este legat de modul în care antena interacționează cu undele electromagnetice, o schimbare a frecvenței poate duce la o schimbare a modelului de radiație. Frecvențele mai mari au ca rezultat, în general, modele de radiație mai direcționale, deoarece dimensiunile antenei devin mai mari în comparație cu lungimea de undă, permițând o focalizare mai bună a energiei.
Mediul înconjurător
Mediul din jurul antenei poate avea un impact mare asupra diagramei de radiație a acesteia. Obiectele din apropiere, cum ar fi clădirile, structurile metalice sau chiar copacii, pot reflecta, absorbi sau împrăștia undele electromagnetice. Acest lucru poate determina distorsionarea sau modificarea modelului de radiație. De exemplu, dacă o antenă este plasată aproape de un perete metalic mare, peretele poate reflecta undele și poate crea lobi suplimentari sau nule în modelul de radiație.
Importanța înțelegerii modelelor de radiații
Înțelegerea modelului de radiație al antenelor UHF este crucială atât pentru noi, ca furnizori, cât și pentru clienții noștri.
Pentru noi, ajută la proiectarea și dezvoltarea de noi antene. Analizând cerințele modelului de radiație pentru diferite aplicații, putem optimiza designul antenei pentru a satisface aceste nevoi. De asemenea, putem testa și verifica performanța antenelor noastre pentru a ne asigura că au modelul de radiație dorit.
Pentru clienții noștri, cunoașterea modelului de radiație ajută la alegerea antenei potrivite pentru aplicația lor specifică. Dacă trebuie să acopere o zonă mare, vor ști să opteze pentru o antenă omnidirecțională. Dacă trebuie să se concentreze pe o anumită direcție, o antenă direcțională este calea de urmat. De asemenea, ajută la instalarea și poziționarea corectă a antenei. De exemplu, o antenă de recepție prin satelit trebuie instalată astfel încât să fie îndreptată cu precizie către satelit pentru a profita din plin de modelul său de radiație direcțională.
Concluzie
În concluzie, modelul de radiație al antenelor UHF este un aspect cheie care determină performanța și adecvarea acestora pentru diferite aplicații. Fie că este vorba de un model omnidirecțional pentru acoperire pe suprafață largă sau de un model direcțional pentru transmisia și recepția focalizată a semnalului, fiecare tip are propriile sale avantaje.
Dacă sunteți pe piață pentru antene UHF și aveți nevoie de ajutor pentru a înțelege care dintre ele este potrivită pentru proiectul dvs. sau dacă aveți întrebări despre modelele de radiație, nu ezitați să contactați. Suntem aici pentru a vă ajuta să faceți cea mai bună alegere pentru nevoile dvs. Să începem o conversație și să vedem cum putem lucra împreună pentru a vă îndeplini cerințele antenei UHF.
Referințe
- Balanis, CA (2016). Teoria antenei: analiză și proiectare. Wiley.
- Stutzman, WL și Thiele, GA (2012). Teoria și proiectarea antenei. Wiley.
